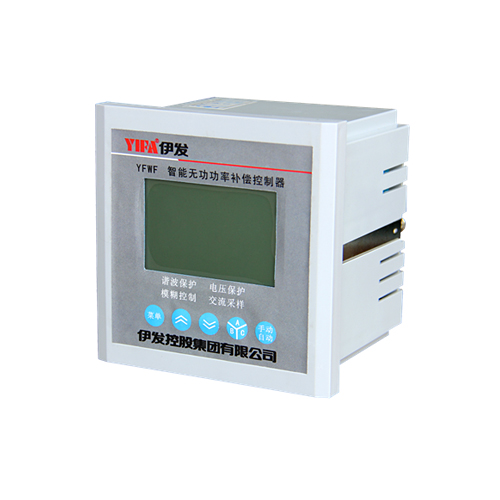

o全数字化设计，交流采样，人机界面采用大屏幕LCD中文液晶显示器。

o秉承以人为本的设计理念，模块化组装，外观流线设计。

o可实时显示功率因数、电压、电流、有功功率、无功功率、电压总谐波畸变率、电流总谐波畸变率、频率的平均值及电容投切状态等信息。

o设置参数中文提示，数字输入。

o电容器控制方案支持三相补偿、综合补偿方案，可通过菜单操作进行设置控制方案。具有手动补偿/自动补偿两种工作方式。

取样物理量为无功功率，具有谐波测量及保护功能。

o控制器具有RS-485，MODBUS标准现场总线通讯接口中，方便接入智能开关柜系统。

海拔高度：≤2500m工作温度：-20℃~+60℃存储温度：-40℃~+70℃周围环境无腐蚀性气体，无导电尘埃，无易燃易爆的介质存在，安装地点无剧烈振动、无雨雪侵蚀。

测量电压：100V~290V测量电流：0~6000A（一次）灵敏度：50m A（二次）测量功率因数：滞后0.200~超前0.200工作电源：220V±20%

测量频率：47~53Hz有功功率：0~6553Kw无功功率：0~6553Kvar电压总谐波畸变率：0.0~100.0%电流总谐波畸变率：0.O~100.0%

取样电压：L1、L2、L3相电压

取样电流：母线相电流互感器二次0～5A控制输出：继电器干结点5A/250V阻性（静态）12V30mA/支路（动态）RS485组网控制补偿控制器取样电压与取样电流必须同相，且同名端一致。

显示性能：LCD液晶显示器数据显示刷新周期≤1s通讯接口数据：通讯接口：RS-485协议：MODBUS通讯协议通讯速率：4800~38400bps（无校验位）测量精度：

电压：±0.5%有功功率：±1.0%

电流：±0.5%无功功率：±1.0%功率因数：±1.0%频率：±0.1Hz设置数据：

总柜变比：50~9999（/5）投切延时：1240s投入门限：0.7~-0.7切出门限：0.7~-0.7（切出门限-投入门限>0.3）过压设置：220V~260V欠压设置：180V~220V压谐上限：1%~99%（99为关闭此保护项）流谐上限：1%99%（99为关闭此保护项）
