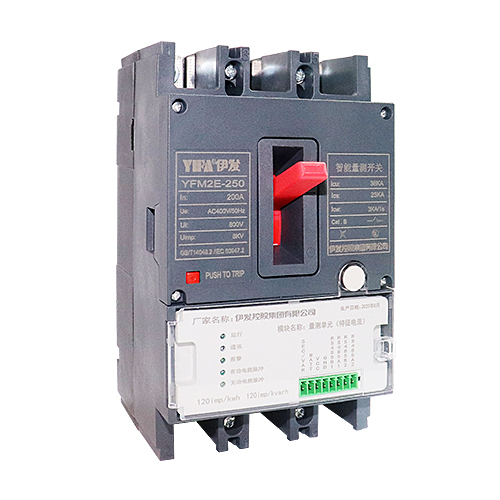

产品介绍
适用范围

YFM2E-250智能型量测开关是我公司自主研发生产的智能型量测开关(特征电流)系列，适用于交流50Hz、额定电流250A(100A250A可调)、额定绝缘电压1000V、额定工作电压400V的三相四线、中性点直接接地的配电网络中。此智能型量测开关(特征电流)具有HPLC通信、高精度交流采样、供电关系拓扑识别、量箱管理、窃电预警、停电事件上报、线损分析研判、端子温度检测、故障自动诊断等多项物联感知功能。具有过载长延时、短路短延时、短路瞬时、过欠压及断相保护功能，多种保护功能对线路和电源设备起到保护作用，对负载端的检测和监控可降低电网的运维成本，可为将来的能效系统提供必要的数据。

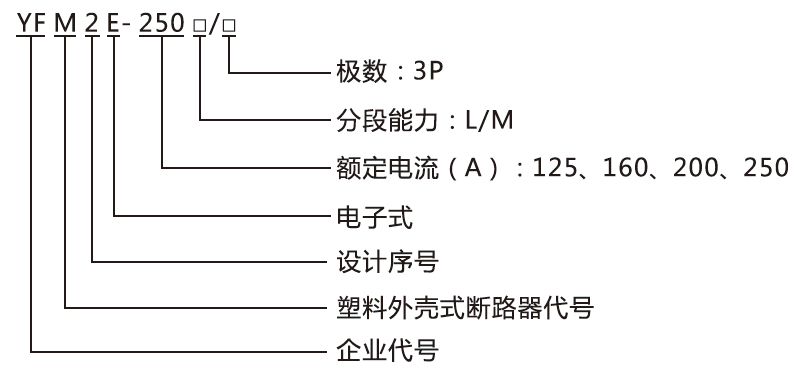

产品型号及含义


主要技术参数
型号参数说明
极数3
接线方式三相四线
额定工作电压 Ue(V)AC 400V
额定电流In(A)125、160、200、250
额定绝缘电压 Ui(V)800
额定冲击耐受电压Uimp(kV)8
额定运行短路分断能力Ics(kA)L型:25kA;M型:36kA
额定极限短路分断能力Icu(kA)L型 :36kA;M型:50kA
Icw(kA)3kA/Is
使用类别B
机械寿命8000
电气寿命5000
外形尺寸mm(长×宽×高)180×107×100
安装尺寸141×35(4×φ4.5孔)

智能型量测开关连接导线的截面积选择

额定电流（A）125160200250
电缆线截面（mm2)507095120

智能型量测开关（特征电流）接线端子与安装螺钉拧紧扭力矩

型号螺纹直径（mm）扭力矩（N.m）
YFM2E-250接线螺钉M812
安装螺钉M44



正常工作条件

1、安装地点的海拔高度≤2000m;

2、环境温度-35°C~+70°C;24h的平均值不超过+35°C；

3、相对湿度:+23°C不应高于83%; +40C不应高于93%；

4、产品能耐受潮湿空气、盐雾、油雾、霉菌的影响 ;

5、智能量测开关(特征电流)接至主回路的安装类别为:亚类(配电及控制水平级)，智能型量测开关(特征电流)不接至主回路的安装类别为:工类(负载水平级);

6、污染等级:3级;

7、防护等级:IP20；

8、产品安装在无爆炸危险的介质中，且介质无足以腐蚀金属和破坏绝缘的气体与导电尘埃地方，以及避免在雨雪侵袭的地方使用；

9、当用户使用条件较上述严酷时，应与制造商协商。


控制器操作说明及功能介绍

1、控制器面板介绍

1.1、控制面板介绍

(1)运行指示灯设备运行指示使用

(2)通讯指示灯

载波与RS485通讯指示使用

(3)障指示灯

设备处于故障延时状态，指示灯闪亮;控制器处于故障眺闸/故障报警状态，指示灯常亮(4)有功与功指示灯

设备处于电能误差检测状态时，指示灯闪亮

2、控制器参数整定控制器参数通过电力线载波通讯实现远程设及调节,调节参数见下表:

额定电流In（A）极数电流及时间
Ir(A)Tr（s）lsd（xlr）Tsd（s）li(xln）
125、160、200、2503

（0.4-1.0）×In
       连续可调

12-150s
     连续可调		（2.0-10）×In
连续可调		0.1-0.4s
连续可调		（3-12）×In
连续可调

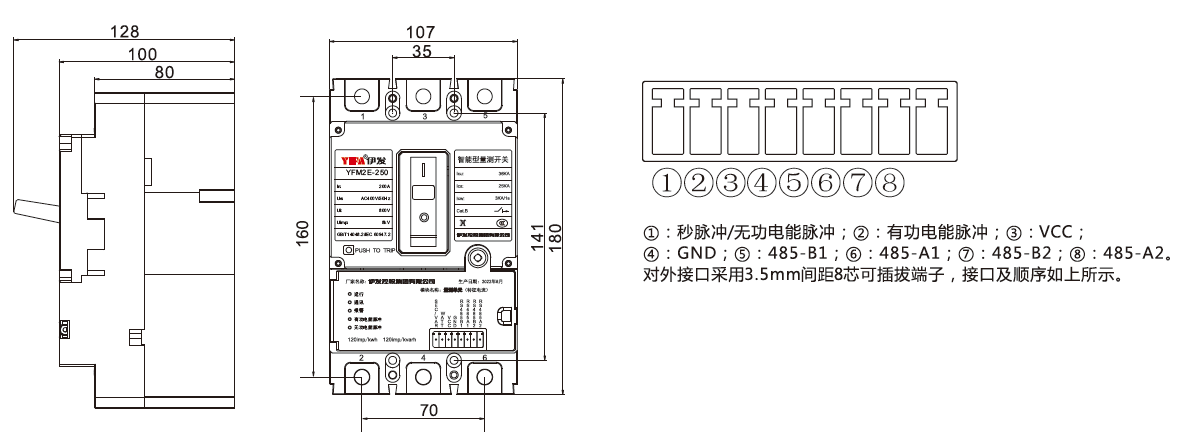

外形尺寸与安装尺寸
