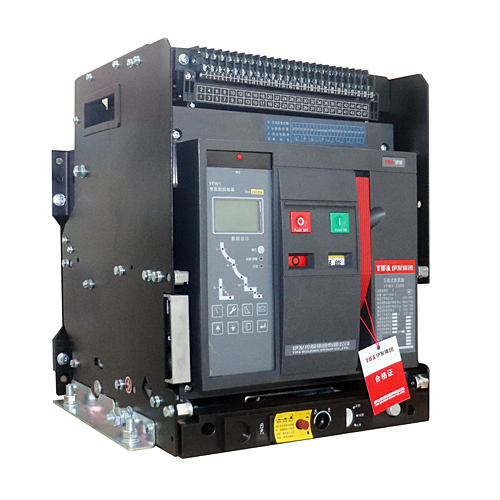

YFW1系列智能型万能式断路器(以下简称断路器)，适用于交流50HZ，额定电压至660V( 690V)及以下，额定电流400A -6300A的配电网络中，用来分配电能和保护线路及电源设备免受过载、欠电压、短路、单相接地等故障的危害，断路器具有智能化保护功能，选择性保护精确，能提高供电可靠性，避免不必要的信电。同时不定期开放式通讯接口，可进行“四遥”(遥控、遥调.遥测、遥讯)，以满足控制中心和自动化系统的要求。断路器在海拔2000米时冲击耐压为8000V(不同海拔按标准修正，最高不 超过12000V)。断路器符合GB14048.2《低压开关设备和控制设备低压断路器》和IEC60947-2《低压开关设备和控制设备断路器》等标准。

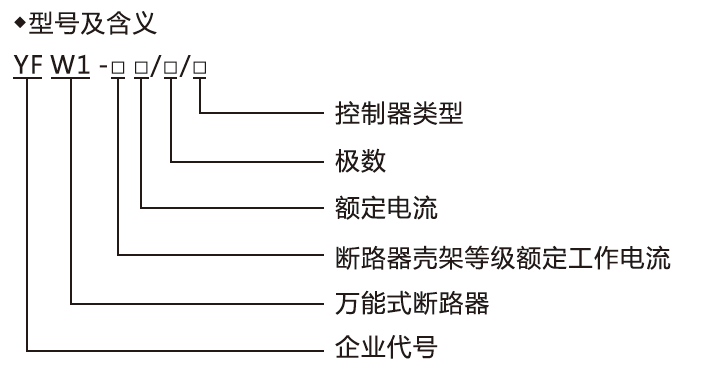

◆分类

◇按安装方式分

a 固定式

b式

◇按极数分:三极、四极

◇按操作方式分

a电动操作

b 手动操作(检修、维护用)

◇脱扣器分类

智能控制器、欠电压瞬时(或延时)脱扣器、分励脱扣器。

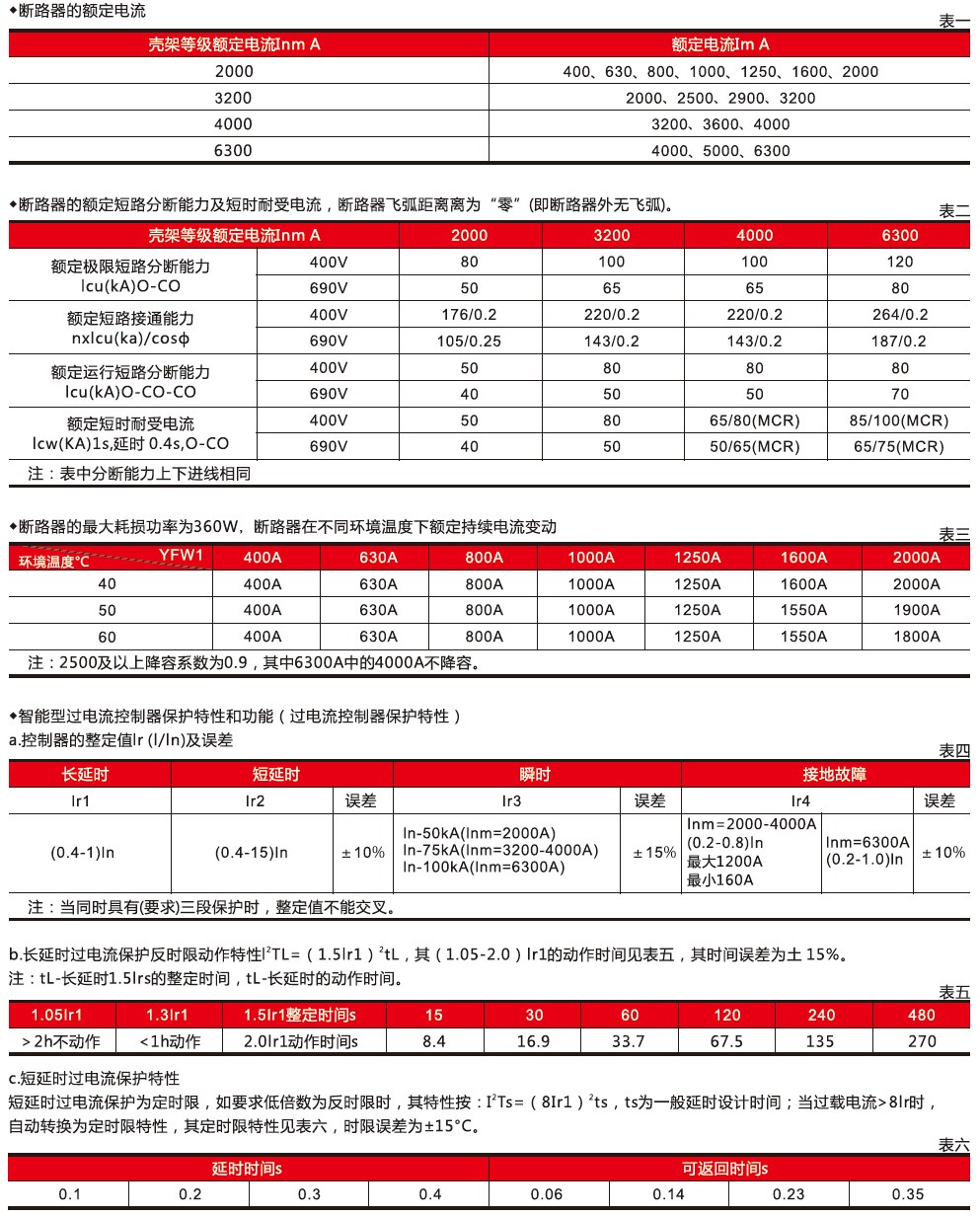

◇智能控制器性能

a.智能控制器分为:3M型(液晶智能型 )、H型(通讯用)、M型(普通智能型)、L型(经济型)；

b.具有过载长延时反时限，短延时反时限、瞬时功能。可由用户自行设定组成所需要的保护特性；

c.单相接地保护功能;

d.显示功能:整定电流显示、动作电流显示、各线电压显示( 电压显示应在订货时提出)；

e.报警功能:过载报警;

f.自检功能: 过热自检、微机自诊断;

g.实验功能:实验控制器的动作特性。

◆周围空气温度

上限值不超过+40°C，下限值不低于-5°C，24h平均值不超过+35°C。

注:下限值为-10°C或-25P的工作条件，用户应与本公司申明;

上限值超过+40°C或下限值低于-25C的工作环境条件下，用户应与本公司协商

安装地点的海拔不超过2000m.。

◆大气条件

大气相对湿度在周围空气为+40°C时不超过50%，在较低湿度下可以允许有较高的相对湿度，最湿月的月平均最大相对湿度为90%，同时该月的平均最低湿度为+25°C，并考虑到因湿度变化发生在产品表面的凝露，超过规定要求应与本公司协商。

防护等级: IP30

污染等级: III

使用类别：B类或A类(A类无选择性保护)

◆安装类别

额定工作电压660V(690V)及以下的断路器以及欠电压脱扣器，电源变压器初级线圈用于安装类IV:辅助电路及控制电路安装类别为III

◆安装条件

断路器应按本说明书要求安装,断路器的垂直倾斜不超过5度(矿用断路器的倾斜度不超过15度)。

固定式断路器主要由触头系统、智能控制器、手动操作机构、电动操作机构，安装板组成抽屉式断路器主要由触头系统、智能控制器、手动操作机构、电动操作机构、抽屉座组成断路器为立体布置形式。具有结构紧凑、体积小的特点。触头系统封闭在绝缘底板内，其每相触头也都用绝缘板隔开，形成一个个小室，而智能控制器、手动操作机构、电动操作机构依次排在其前面形成各自独立的单元，如其中一单元坏了，可将其整个拆下装上新

抽展式断路器由插入断路器与抽屉座组成。抽屉座内的导轨能拉进拉出，插入断路器座落在导轨上进出抽屉，通过插入断路器上的母线与抽屉座上的桥式触头的插入联结接通主回路。

抽屉式断路器有三个工作位置:“连接”位置、“试验”位置、“分离”位置，位置变更通过手柄的旋进或旋出来实现。三个位置的指示通过抽屉座底座横梁上的指针显示。

当处于“连接”位置时。主回路和二次回路均接通，当处于“试验”位置时，主回路断开，并有绝缘隔板隔开,仅二次回路接通，可进行一些必要的动作试验，当处于“分离”位置时。主回路与二次回路全部断开，并且抽展式断路器具有机械联锁位置，断路器只有在连接位置或试验位置才能使断路器闭合。而在加接与试验的中间位置断路器不能闭合。

断路器的联锁机构(适用抽屉式、固定式。用户可单独采用联锁机构进霆二台或三台的转换，也可选配本公司双电源自动 转换开关，以实现双路供电自动转换。

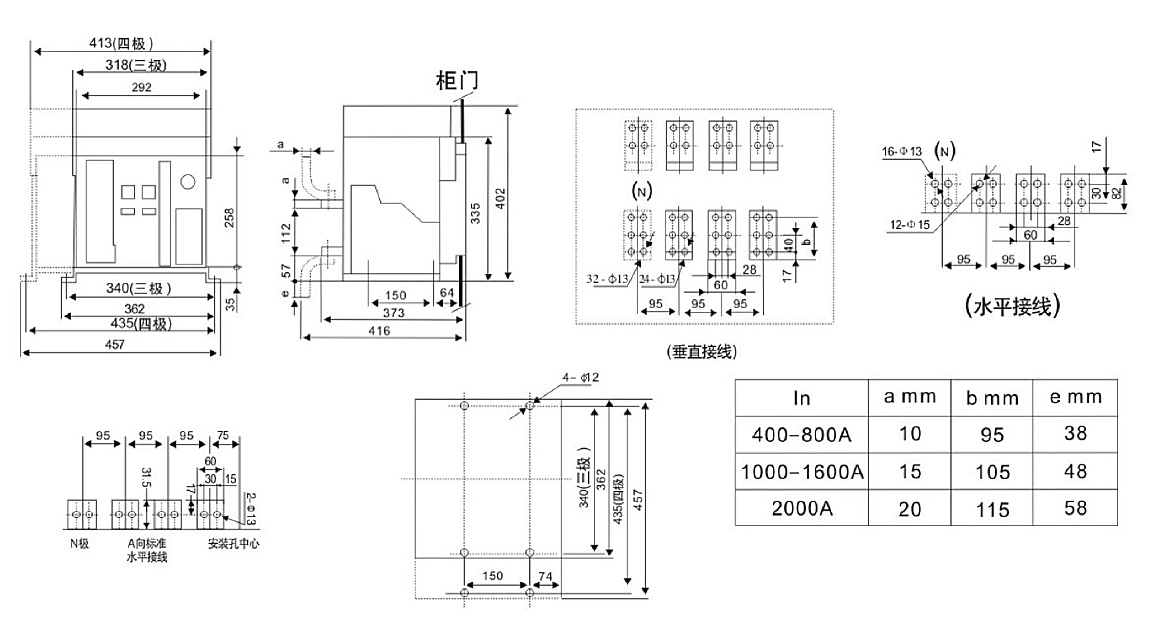

◆固定式断路器安装尺寸、外形尺寸
