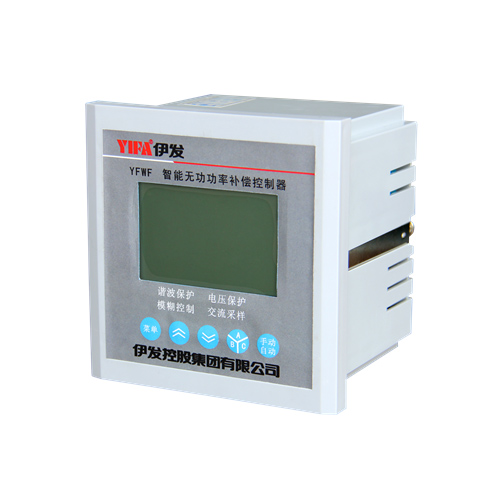

1.全数字化设计，交流采样，人机界面采用大屏幕LCD中文液晶显示器。

2.秉承以人为本的设计理念，模块化组装，外观流线设计。

3.可实时显示功率因数、电压、电流、有功功率、无功功率、电压总谐波畸变率、电流总谐波畸变率、频率的平均值及电容投切状态等信息。

4.设置参数中文提示，数字输入。

5.电容器控制方案支持三相补偿、综合补偿方案,可通过菜单操作进行设置控制方案。具有手动补偿/自动补偿两种工作方式。

6.取样物理量为无功功率，具有谐波测量及保护功能。

7.控制器具有RS-485，MODBUS标准现场总线通讯接口中方便接入智能开关柜系统。

环境条件:

海拔高度:<2500 m  工作温度:- 20°C~+60C  存储温度:- 40°C~+70C   周围环境无腐蚀性气体,无导电尘埃无易燃易爆的介质存在, 安装地点无剧烈振动、无雨雪侵蚀。

测量数据:

测量电压:100 V~290V  测量电流 :0~6000A(一次)  灵敏度 :50 m A(二次)  测量功率因数:滞后0.200~超前0.200  工作电源:220 V±20%  测量频率:47~53Hz  有功功率:0~6553 Kw   无功功率:0~6553 Kvar  电压总谐波畸变率:0.0~100.0%  电流总谐波畸变率:0.~100.0%

输入/输出信号:

取样电压 :L1、L2、L3相电压

取样电流:母线相电流互感器二次0~5A

控制输出:继电器干结点5 A/250 V阻性(静态)12 V30 m A/支路(动态)RS 485组网控制补偿控制器取样电压与取样电流必须同相，且同名端一致。

显示性能:LCD液晶显示器数据显示刷新周期<1s

通讯接口数据:通讯接口:RS- 485  协议:MODBUS通讯协议

通讯速率:4800~38400 bps(无校验位)

测量精度 :

电压:土0.5%  有功功率:±1.0%

电流:土0.5%  无功功率:±1.0%  功率因数:±1.0%  频率:±0.1Hz

设置数据:

总柜变比 :50~9999(/5)  投切延时 :1240s

投入门限:0.7~-0.7  切出门限 :0.7~-0.7(切出门限-投入门限> 0.3)

过压设置 :220 V~260V  欠压设置 :180 V~220 V

压谐上限 :1% ~99%(99  为关闭此保护项)  流谐上限:1% 99%(99 为关闭此保护项)
