三相电能表过盈(间隙)配合接插件PXS1
三相电能表过盈(间隙)配合接插件PXS1
三相电能表过盈(间隙)配合接插件PXS1
产品介绍
使用说明

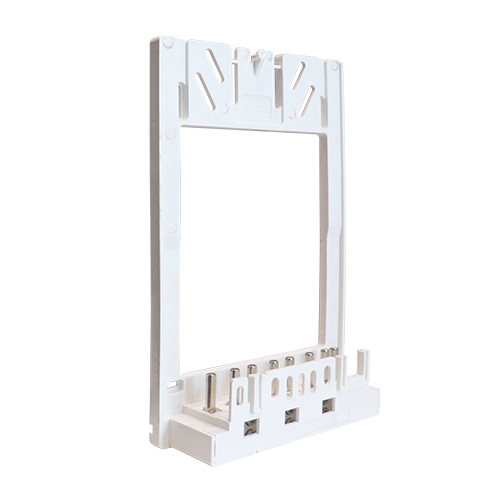

电能表接插件涉及一种单相电能表接插件及使用方法,包括表托,表托通过滑动导槽结构与电表连接,表托的主体为一平板,主体的一侧相邻的三条边缘向上延伸出三块背板形成一枢架结构,框架结构的底板上开有若干个井排的插头安装孔位;框架结构的底板的内侧固定连接插头座,插头座内下半部分通过定位槽与插头限位块两侧的卡槽安装,使得插头限位块上部并排的若干个半圆结构与插头座的若干个半圆结构配合形成若干个圆孔,圆孔位置正对应安装孔位: 探针穿过插头座上的探针孔并限位于框架结构内侧的底板上;安装孔位和圆孔配合定位,并安装有插头,插头位于框架结构内侧一端的头端安装有灯笼花弹片。本电能表接插件便于插拔,具备一次性插入功能。
