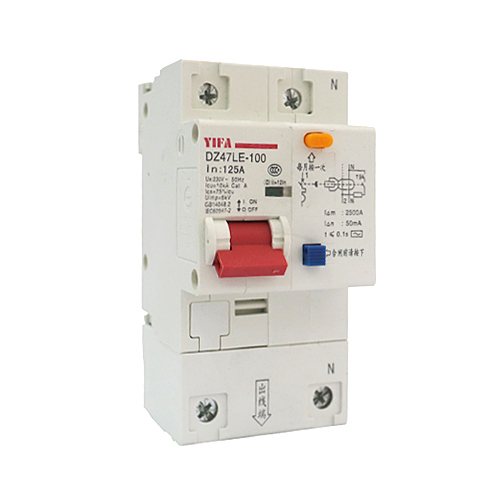

DZ47LE-100系列漏电脱扣器与DZ47LE-100小型断路器拼装成漏电断路器，它适用于交流50Hz、额定电压至400V额定电流至100A的电路中，作为人身触电和设备漏电保护之用，并且有过载、短路保护功能，也可以在正常情况下作为线路的不频繁转换之用。当它兼有过电压保护功能时，除了以上功能外，还能对由于电网故障引起的电压过度升高（例如由于中心线错接、断开、三相负载不平衡引起的电压升高）进行保护。

本产品符合GB14048.2、GB60963.1标准。

1、周围空气温度

周围空气温度-5~+40℃，24h内平均值不超过35℃。

2、海拔：安装地点的海拔高度不超过2000m。

3、大气条件

安装地点的空气相对湿度在最高温度+40C时不超过50%，在最湿月的月平均最低温度不超过+25℃，相对湿度不超过90%。

4、安装类别

安装类别为Ⅱ、级。

5、污染等级：污染等级为2级。

6、安装型式：

采用标准导轨安装。

7、安装条件

安装场所的外磁场任何方向均不应超过地磁场的5倍，漏电断路器一般应垂直安装，手柄向上为接通电源位置。安装处应无显著冲击和振动，无腐蚀性或爆炸性气体存在。

8、接线方式

用螺钉压紧接线。

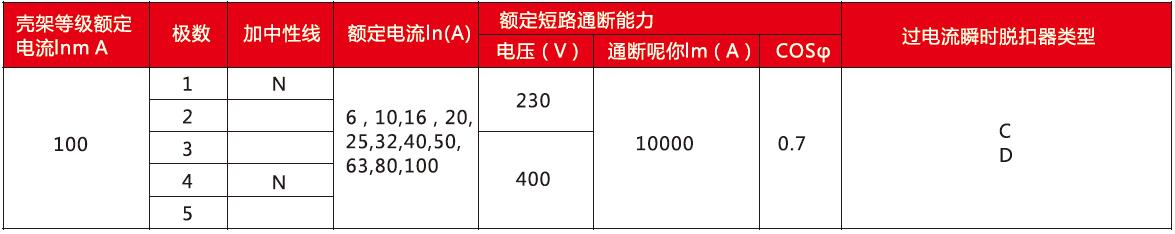

1、拼装后的漏电断路器额定接通分断能力

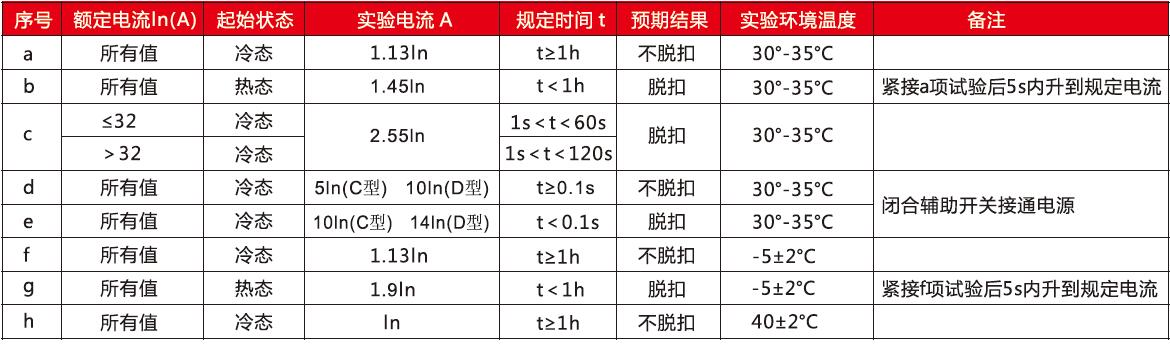

2、过电流保护特性见下表

3、剩余电流动作特性

a.额定剩余动作电流iAn（mA）：30>50、100、300o根据需要可设漏电退出功能。

b.额定剩余不动作电流Ieno（mA）：15、25、50、1500

C.额定剩余电流最大分断时间：0.IS；d.额定亲i奈接遍分断能力IAm：2000Ao

4、过电压动作特性

过电压动作整定值Uvo为280V±5%

5、机械电气寿命

漏电断路器能承受4000次操行循环，其中电气寿命为2000次。
