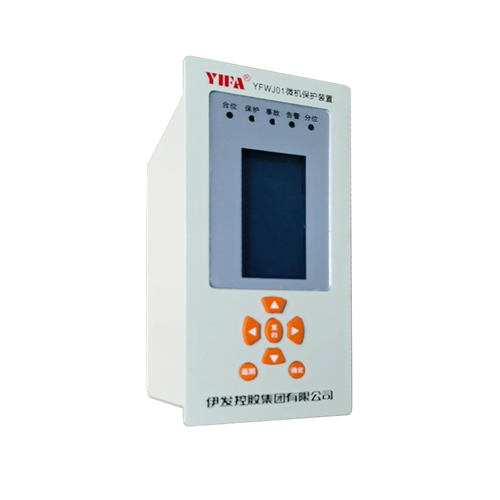

YFWJ01/01H数字式微机保护装置适用于10kV及以下小电流/小电阻接地系统，集保护、控制、通信、监视等功能。装置运用元件可编程设计思想减少了维护工作量和备品备件，其能灵活地满足多种应用场合需求是传统电磁式继电保护最理想的替代产品。

■进（馈）线保护

■母联分段保护

■变压器保护

■电动机保护

■电容器保护

■PT监控切换

1、环境条件

正常温度：-10℃~55℃极限温度：-30℃~70℃存储温度：-40℃~85℃相对湿度：≤95%不凝露大气压力：80Kpa~110Kpa

2、额定数据

装置电源：DC220V/AC220V；交流回路：电流5A，1A；电压：100V；频率：50HZ；直流回路：DC220V

3、功率消耗

交流电流回路：Ie=5A每相不大于0.5VA交流电压回路：U=100V每相不大于0.8VA直流电源回路：正常工作不大于5W保护动作不大于5W

4、过载能力

交流电流回路      2倍额定电流         连续工作

                          10倍额定电流        允许工作10S

                           40倍额定电流       允许工作15

交流电压回路       1.2倍额定电压      连续工作

电源回路              80%~110%额定电压      连续工作

5、绝缘耐压性能

交流输入对地大于500兆欧直流输入对地大于500兆欧

信号及输出触点对地大于500兆欧开入回路对地大于500兆欧

各回路之间大于500兆欧

能承受2KV、持续1分钟的工频耐压及5KV的冲击电压

6、电磁兼容性能

能承受GB/T14598.14-1998（idt IEC255-22-2）标准规定的严酷等级II的静电放电试验。能承受GB/T14598.9-1995（idtIEC255-22-2）标准规定的严酷等级IⅢ的辐射电磁场干扰试验。

能承受GB/T14598.9-1995（idtIEC255-22-2）标准规定的严酷等级IⅢ的1MHz脉冲群干扰试验。

能承受GB/T14598.13-1995（idtIEC255-22-3）标准规定的严酷等级II的快速瞬变干扰试验。

能承受IEC61000-4-5标准IIⅢ级，开路试验电压2KV的雷击浪涌干扰试验。

7、机械性能

能承受GB/T7261中16.3规定的严酷等级为I级的振动耐久能力试验能承受GB/T7261中17.5规定的严酷等级为I级的冲击耐久能力试验能承受GB/T7261中第18章规定的严酷等级为I级的碰撞试验
